今天我們要來談一談劃痕實驗（scratch assays），確切的說，是傷口愈合實驗（Wound healing）。提到這一類的實驗，想必很多實驗室的同胞們會對其設計、操作和結果分析感到十分困惑：如何保證劃痕的均勻一致？結果如何分析？為什么每次實驗的重復性很差？其實，當大家沉浸在劃痕實驗的愛與痛中的時候，結合納米材料與微孔板全自動成像技術已經占領3D世界的Wound healing assay了！

對于如何實現3D培養水平的損傷修復實驗，先不談實驗技術本身，我們來確認一下這種模型的意義，大家都知道，Scratch assays本身是為了評估細胞的損傷修復和遷移的能力，而生物體內真實的損傷修復都是在極為復雜的細胞微環境調控網絡下進行的，可以理解為，真實的細胞生長的環境是一個多民族聚集的三次元大家庭，而不是現在我們大多數實驗條件限制下構建的二次元模型。因此，如果采用3D培養細胞模型來進行損傷修復實驗，才能夠獲得更加貼近體內的研究的實驗結果，避免許多彎路。

那么各位一定和我一樣有這樣幾個問題：3D培養模型應該很難構建吧？如何方便的檢測3D細胞培養模型？能快速實現結果定量分析嗎？對于這些技術層面的問題，BioTek都有輕松的解決方案。

Q1：如何實現3D細胞woundhealing模型的構建？聽起來不簡單?。?/span>

       伴隨著材料學的進步，通過n3D公司的基于納米材料的“磁力懸浮”系統構建體外3D wound healing模型，這種模型構建方式最大的優勢是3D成球速度非常快，原本需要數天甚至數周以上的模型構建周期，如果采用磁力懸浮系統，僅需15分鐘至數小時即可構建。操作方法的示意圖見下圖所示：

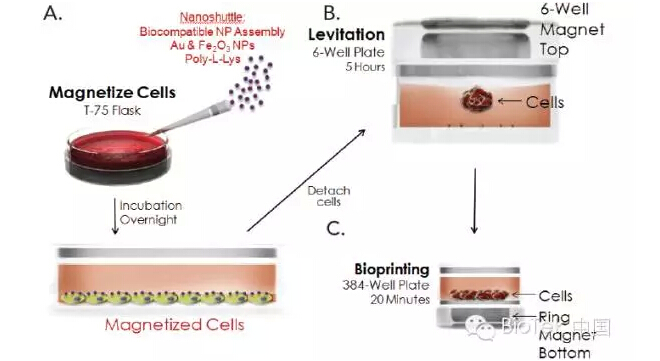

圖1：”磁力懸浮系統”構建3Dwound healing模型示意圖。A，加入生物親和性的納米材料磁化細胞。B，將磁化后的細胞轉移至頂部帶有磁子的6孔板中使其懸浮自然形成胞外基質（ECM）。C，形成胞外基質的細胞體系轉移至底部具有環形磁子的384/96孔Woundhealing 模型培養板中培養數小時。

由此可見，采用這種磁力懸浮系統，能夠快速有效的構建形成胞外基質的3D損傷愈合模型。生命科學的研究往往是從量變到質變的積累突破，只有樣本量達到一定的數量，我們才能獲得有效的實驗結果，之前我們可能認為培養數個3D細胞球已經很難了，更何況是要進行多個樣品重復，評估多種藥物/化合物或刺激因素呢？而我們這里介紹的這個模型，恰好非常有效地解決了樣本通量的問題。

Q2，3D模型雖然很好，但是不好檢測啊，有人用Confocal拍一個3D細胞球都要好幾個小時，這幾十上百個的，如何獲得結果？

    這個問題，就要輪到大名鼎鼎的Cytation^TM系列多功能細胞成像檢測儀登場（詳細介紹請回顧公眾號歷史消息）。Cytation^TM成像模塊最大的特點就是，“想怎么拍，就怎么拍”，無論我們是想拍小視頻、多視野拼圖、多色熒光疊、Z-軸層切、無固定視野多孔拍攝等等，Cytation^TM都只需要一個簡單的程序就能一次搞定，還能讓你實現任意時間的活細胞自動監測，是不是很方便？像今天介紹的這種3D wound healing模型，我們需要對每個細胞團清晰成像，最好還能在不同時間點成像，這樣能夠更全面的評估損傷愈合的過程（圖2，3）。

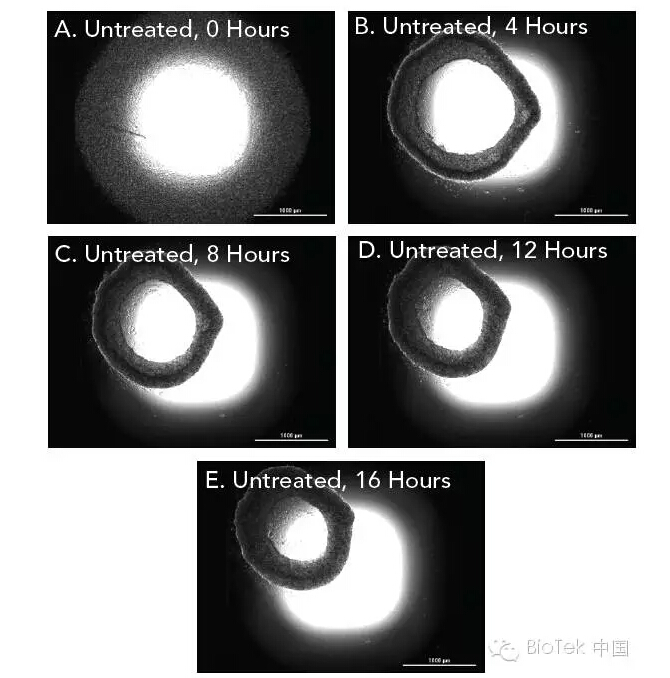

圖2：Cytaiton對不同時間點3D培養的未給藥組模型損傷愈合情況自動拍攝的圖像。4X物鏡，相差成像。

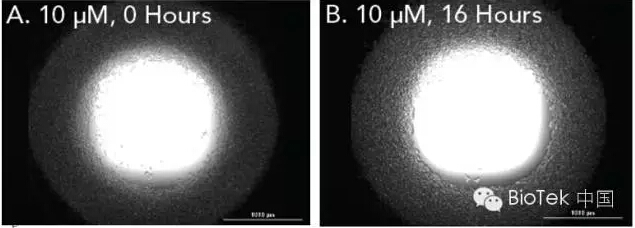

圖3：Cytaiton對不同時間點3D培養的給藥組（cytochalasin D）模型損傷愈合情況自動拍攝的圖像。

以上兩張圖清晰地展示了無藥物處理的3D細胞模型，每隔一定時間成像檢測結果顯示所有細胞逐漸向中心區域遷移，使這個環形“傷口”逐漸向中心愈；而使用了細胞松弛素D的模型組，環狀的3D 細胞團不再向中間生長，提示損傷修復功能受到抑制。

除了相差或明場的觀測，如果我們想要評估多種細胞混合培養以后，每種細胞的遷移或增殖速度，就需要用到熒光標記或熒光蛋白轉染的方法了，由于Cytation可以自動對多通道熒光疊加成像，我們也可以在此模型基礎上進行更多的研究。

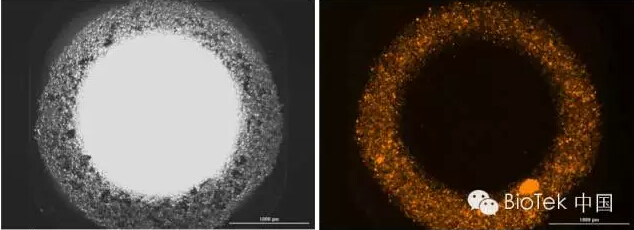

圖4：Cytation^TM熒光成像通道展示表達RFP的成纖維細胞在共培養3D wound healing模型中的分布。

Q3，光有圖片怎么行？我們需要用數據來說話，這個模型如何進行圖像定量分析？

從前面可以看出，基于磁力懸浮系統構建的3D woundhealing模型，是通過評估環形3D細胞球的細胞向中心遷移的程度來反應損傷愈合的過程，隨著細胞遷移，環形3D細胞球的總面積減少。因此，我們需要從圖片上獲得環形3D細胞球總面積的實時變化。Cytation^TM檢測平臺系統的控制及分析軟件Gen5，帶有多種靈活的圖像分析功能，包括細胞計數、細胞面積、細胞周長、細胞亞群分析、多Mask圈選、多種曲線擬合等功能。在進行圖像分析時，同樣只需要編輯數個分析步驟，即可對整個實驗中每個時間點的圖像進行分析。因此，即使是384孔板的N個時間點的圖像，Gen5軟件也能快速自動化幫大家得到分析結果。

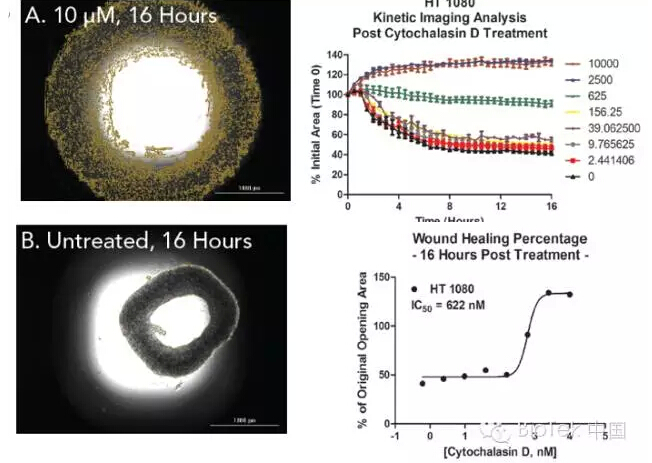

圖5，Gen5軟件展示對3Dwound healing模型的分析結果。AB，給藥組及對照組樣品細胞金色輪廓Mask圈選，統計總面積。右上，每隔30mins，連續監測16h的不同給藥濃度條件下，對HT1080細胞3D模型的損傷修復曲線。右下，16h后，Cytochalasin D的損傷修復抑制作用的Dose-Response曲線及IC50值（可點擊放大圖片查看）。

圖5非常棒的展示了Gen5強大的圖像分析運算能力，右上角的動力學損傷愈合曲線，每個點代表一個時間點的一張圖像的分析結果，而評估一個化合物一般需要8個濃度梯度，一共32個時間點，因此這一個實驗需要分析256張以上的圖像，如果再做重復樣品，則需要更大的樣品分析量。如果沒有Cytation^TM和Gen5軟件的強強聯合，恐怕這樣的實驗設計，我們?cè)缫淹鴧s步啦。而現在，我們不但有基礎的動力學曲線，還能輕松獲得每個藥物的EC/IC50，提供嚴謹?shù)乃帉W(xué)研究實驗數據，無需將大量的數據樣本在不同的分析軟件中來回轉移。

對于整個實驗，大家關心的三個問題，在Cytation&Gen5的聯合出擊下，都應迎刃而解，而需要你做的，就是動用聰明的大腦，去設計更多有趣、嚴謹?shù)膶?shí)驗項目，而不用擔心耗費大量的時間和精力，去做重復性的勞動來進行圖像捕獲及數據分析。
